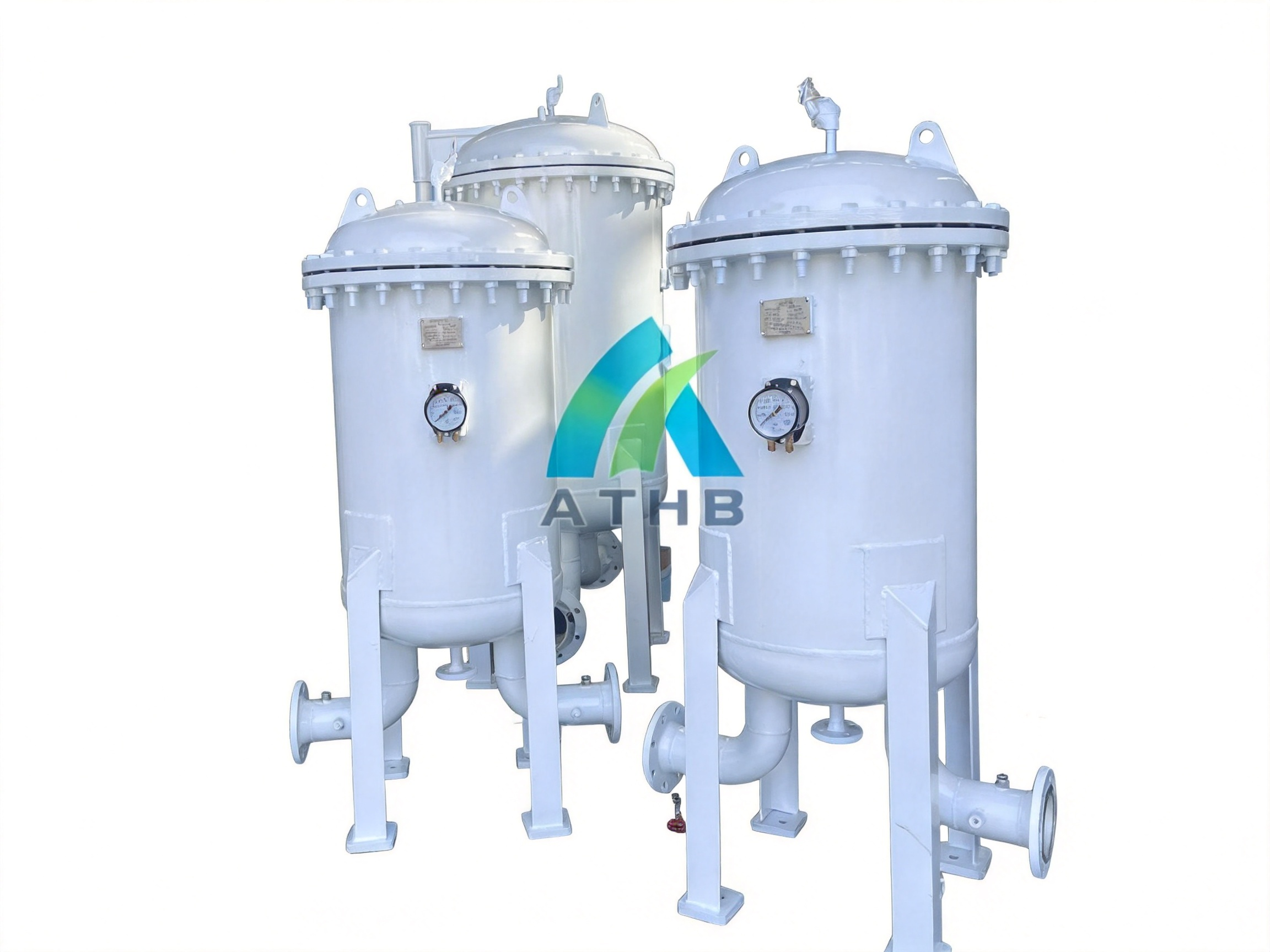

多芯式大通量保安过滤器

一、工作原理

原水从过滤器筒体上部进水口进入罐体内部，在压力驱动下由滤芯外侧向内侧渗透过滤，水中粒径大于滤芯精度的固体杂质、胶体、铁锈、絮状物等被牢牢截留在滤芯外表面及滤层孔隙中，经过滤芯精密过滤后的洁净水体汇集于滤芯中心，经由底部出水口输送至后端膜处理设备。

随着过滤持续运行，滤芯表面截留的杂质不断堆积，设备进出口压差会逐步上升，当压差达到 0.1–0.15MPa 时，说明滤芯已经堵塞，需要停机泄压，打开设备端盖更换全新滤芯，恢复过滤精度与通水通量。设备采用密封圈双重密封结构，可有效杜绝水流短路、杂质旁通问题，确保每一滴水都经过滤芯精密过滤，从源头保护后端精密设备。

二、主要结构组成

过滤筒体

主流选用 304/316L 不锈钢材质，经过内外抛光处理，承压性能优异，常规设计工作压力 1.0MPa、1.6MPa 两种规格；碳钢防腐款多用于普通工业循环水工况，不锈钢筒体耐弱酸弱碱腐蚀、不易生锈污染水质，可适配食品、医药、化工等高标准场景。

快开密封端盖组件

三、核心性能优势

1、过滤精度高，防护能力强

最小可达 0.22μm 精密过滤，可拦截水体中细微胶体、铁锈、细小泥沙等常规预处理设备无法截留的微量杂质，杜绝颗粒划伤反渗透膜、超滤膜，大幅降低膜元件清洗频次，有效延长后端膜系统使用寿命。

2、密封性能可靠，杜绝杂质旁通

每支滤芯上下端采用 O 型圈独立密封，筒体端盖双层密封设计，有效避免水流未经滤芯直接短路流向出水口，保障过滤精度稳定，不会出现水质过滤不达标的情况。

3、结构多样，拆装运维便捷

可选快开吊环、卡箍式结构，开盖简单省力，更换滤芯效率高；多芯大通量机型可满足大流量水处理系统使用，同等占地面积下过滤通量更高，适配集中式大型水处理项目。

4、材质耐腐蚀，适用工况广泛

304 不锈钢适配常规自来水、地下水、中水回用等中性水质；316L 不锈钢可用于化工弱酸碱药液、电镀废水、海水淡化等腐蚀性工况；卫生级抛光罐体可满足食品、医药纯化水无菌过滤需求。

5、运行压力稳定，设备安全耐用

筒体采用加厚不锈钢板材焊接成型，经过水压探伤测试，承压能力强，抗水锤冲击，不易变形渗漏，可长期连续稳定运行，设备使用寿命长。

6、滤芯选型丰富，灵活适配需求

可按需搭配 PP 熔喷、线绕、PTFE 折叠、活性炭等多种滤芯，实现精密除杂、除余氯、除油污、除菌等多种过滤功能，一机满足不同工艺过滤需求。

四、主要技术参数

设备材质：304 不锈钢、316L 不锈钢、碳钢防腐

过滤精度：0.22μm、1μm、5μm、10μm、20μm、50μm

工作压力：常规 1.0MPa，最高可定制 1.6MPa 高压款

工作温度：≤80℃（PP 滤芯），高温工况可选用耐高温滤芯

规格类型：1 芯、3 芯、5 芯、7 芯、10 芯、20 芯、30 芯、40 芯、50 芯多芯大通量系列

进出水口方式：侧进侧出、上进下出多种接口规格，支持法兰、丝扣连接
