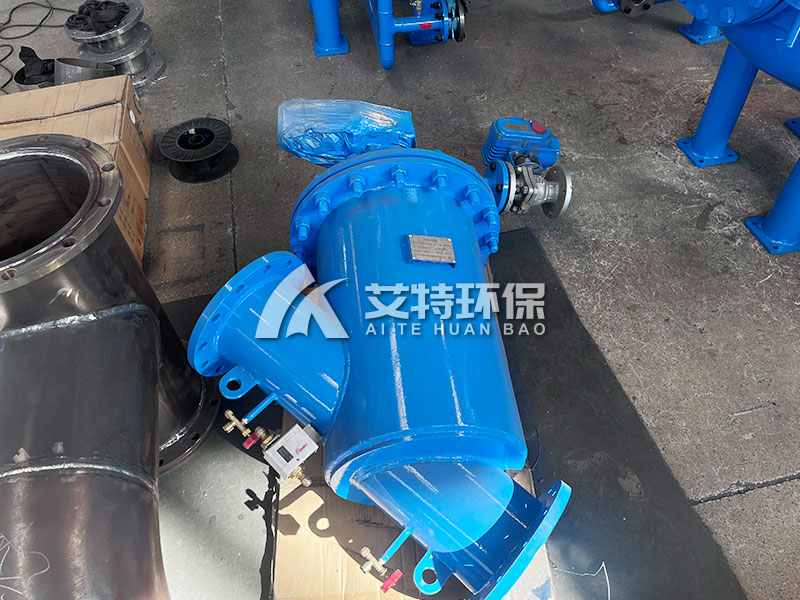

碳钢多柱式自清洗过滤器

一、基本原理

多柱式自清洗过滤器通过多个过滤柱实现连续过滤，并在需要时自动进行反冲洗以清除杂质。其基本原理包括正向过滤和反冲洗两个过程。在正

向过滤阶段，待过滤的流体从过滤器的入口进入，通过多个滤柱内部的过滤介质（如不锈钢楔形丝网、烧结金属粉末等），较大的颗粒物被滤柱拦

截，清洁的流体则通过出口离开过滤器。当滤柱上的杂质积累到一定程度时，控制系统会启动反冲洗程序，利用系统内或外部的清水对滤柱进行高效

冲洗，恢复其过滤性能。

二、主要结构

多柱式自清洗过滤器通常由以下几个主要部分组成：

过滤柱：内部装有过滤介质，负责拦截水中的杂质。

驱动机构：用于控制反冲洗过程中的运动部件。

控制单元：包括差压控制器、电控箱等，用于监控过滤器的工作状态，并根据预设参数启动反冲洗程序。

排污阀：用于排放反冲洗过程中清除的杂质。

三、主要特点

自动连续在线过滤：能够在不中断供水的情况下连续工作，通过自动反冲洗机制保持过滤效能，减少了因停机维护带来的成本和效率损失。

大过滤面积与低能耗：由于采用了多个过滤柱设计，整体过滤面积大，可以在低表面流速下实现高效过滤，降低了压力损失和能耗，同时减少了反冲洗的

频率和用水量。

精确过滤与自清洗能力：每个过滤柱内部通常装配有高性能的滤元，如楔形丝结构，这些滤元提供了精确的过滤缝隙，能有效捕获指定大小的颗粒物。当滤柱

堵塞到一定压差时，会自动启动反冲洗程序，利用系统内或外部的清水对滤柱进行高效冲洗。

智能化控制：配备先进的控制系统，能够自动监测过滤器的工作状态，根据预设参数自动执行反冲洗操作，并可调整反冲洗周期、时间等参数。有的甚至配备

彩色触摸屏和远程监控功能，便于操作和管理。

安全可靠：设计有安全保护离合器等安全装置，以保护设备在反冲洗工作中遇到超负荷阻力时能及时切断动力，避免机构受损。

四、应用领域

多柱式自清洗过滤器广泛应用于冶金、化工、发电、热水锅炉、汽车制造等多个行业。特别是在处理含有大量机械杂质（如氧化铁皮、油污）的循环水系统中

表现出色，如钢铁厂的冷却水处理、涂装生产线的水质净化等。

五、工作流程

正向过滤：在正常工作状态下，待过滤的流体从过滤器的入口进入，通过多个滤柱内部的过滤介质。在此过程中，较大的颗粒物被滤柱拦截，清洁的流体则通

过出口离开过滤器。

检测与控制：过滤器内部设有压差传感器或其他检测装置，用于监测过滤器进出口之间的压力差。当压力差达到预设值时，说明滤柱上积累了较多的杂质，需

要进行反冲洗。

反冲洗：当控制系统检测到需要反冲洗时，会启动反冲洗程序。首先，过滤器的部分出口会被暂时关闭，使得一部分流体通过反冲洗装置。然后，反冲洗

装置会向滤柱内注入一股方向相反的高压水流，帮助将滤柱上的杂质松动并冲走。同时，排污阀打开，将杂质排出过滤器外。

连续操作：反冲洗过程中，过滤器可以设计成只对部分滤柱进行清洗，其余滤柱继续过滤流体，以保证过滤器在反冲洗期间仍然能够保持一定的过滤能力，不影

响系统的连续运行。
