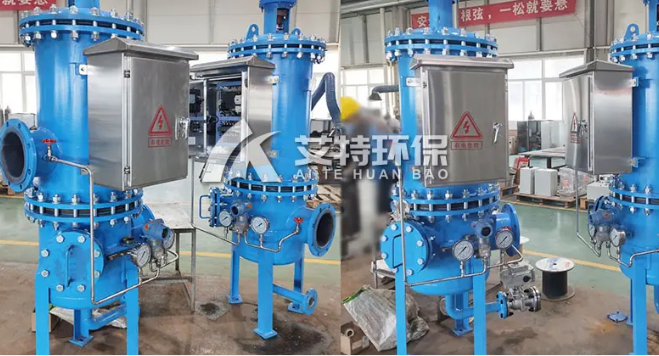

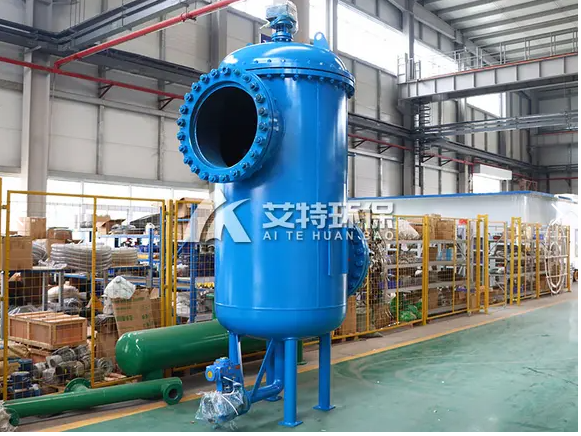

自清洗过滤器的结构

壳体

材质：一般采用金属材料，如不锈钢、碳钢等，具有耐压、耐腐蚀的特性，以适应不同的工作环境和介质 。

形状与结构：常见的有圆筒形、方形等。其内部空间被合理分隔，以实现不同的功能区域，例如有的过滤器内部设有横隔板，将内腔分为上下两部分或多个区域，用于放置过滤元件、进行反冲洗操作等 。

过滤元件

滤网：通常由不锈钢丝编织或冲孔而成，网孔大小决定了过滤精度，可根据实际需求定制不同精度的滤网，用于拦截水中的杂质颗粒。滤网的结构设计也各有特点，如楔形网、V 型结构滤网等，有助于提高过滤效率和便于清洗 。

滤筒或滤芯：除了滤网外，也有采用滤筒或滤芯作为过滤元件的形式，其内部通常填充有过滤介质，如纤维、活性炭等，可进一步提高过滤效果，去除水中的微小颗粒、有机物、异味等 。

反冲洗机构

刷子或刮板：如旋转刷、尼龙刷等，安装在过滤元件附近，当启动反冲洗时，刷子在电机的驱动下旋转，对滤网表面的杂质进行刷洗，将其清除 。

吸污器或吸盘：通过产生负压，吸取滤网上的杂质，将其从过滤元件表面移除 。

反冲洗喷头或喷嘴：在一些反冲洗系统中，会设置喷头或喷嘴，通过向滤网喷射高压水流，将杂质冲落 。

动力及传动组件

电动机：为清洗过程提供动力，驱动刷子、吸污器等反冲洗机构进行工作 。

减速机：用于调整电机的转速，使反冲洗机构能够以合适的速度运行，确保平稳有效的清洗过程 。

传动轴：连接电机和反冲洗机构，传递动力，使反冲洗部件能够按照设计要求进行旋转或往复运动 。

控制组件

差压控制器：实时监测过滤器进出口的压力差，当压差达到设定值时，触发反冲洗程序，以保证过滤器的过滤效率不因杂质堆积而降低 。

电控箱或控制单元：包含电子控制设备、PLC 智能控制系统等，用于接收传感器信号，如差压控制器的信号，并根据预设的程序控制电机的启停、电动阀门的开闭以及整个清洗过程的协调运行，同时还可具备数据采集、故障诊断、通讯联络等功能 。

电动阀门：包括进水阀、出水阀、排污阀等，用于控制水流进出过滤器以及在反冲洗过程中改变水流方向，实现对过滤和反冲洗过程的精确控制 。

进出水及排污组件

进水口和出水口：分别连接待过滤的水源和过滤后的清洁水输出管道，其口径和连接方式根据过滤器的处理流量和实际应用场景而定 。

排污口及排污阀：在反冲洗过程中，用于排出含有杂质的污水，排污阀需要具备良好的密封性能，防止未经过滤的水泄漏 。
