卧式浅层砂过滤器

产品简介

卧式浅层砂过滤器采用模块式设计，根据流量、占地等不同，可灵活组合。系统可采用时间、压差等多种方式自动反冲洗，自动运行。系统内各过滤单元依次反洗，反洗时不中断出水。

卧式浅层砂过滤器过滤系统重量轻，不需要特别的基础处理。占地面积小，可以根据实际情况灵活布置，安装方便。

工作原理

当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层，当水通过滤料层时，悬浮物被滤料截留。水流过底部带有集水器，被均匀收集，并流出过滤器。集水器上的缝隙能防止滤料的流失。

当系统处于自动反冲洗状态时，反洗周期由不断增加的压力差和设定的时间来控制。随着杂质在滤料层中的不断积聚，压力损失不断增加，当压差增加到某一设定值时(或达到某一设定的时间值时)，系统自动转换至反洗状态。加压水(集水装置)进入滤料层，对其进行冲刷，使截流的污染物脱落并排出过滤系统。反洗持续至少2分钟后，阀门自动将系统，转至过滤状态。

反洗状态

当系统运行时间或运行压差达到设定值时，系统进入反冲洗状态，此时控制器发出反冲洗信号给电磁阀，该电磁阀通压缩空气信号，空气进入气动装置，连杆结构控制四个球阀同时动作，系统进入么洗状态，加压水经球阀S3进入集装置。球阀S4闭合，加压水经集水器进入滤料层，对其进行冲刷，使截流的污染物脱落，通过阀门S2(S1闭合)，进入排管排出，反洗持续2分钟后，阀门自动跳至过滤状态。

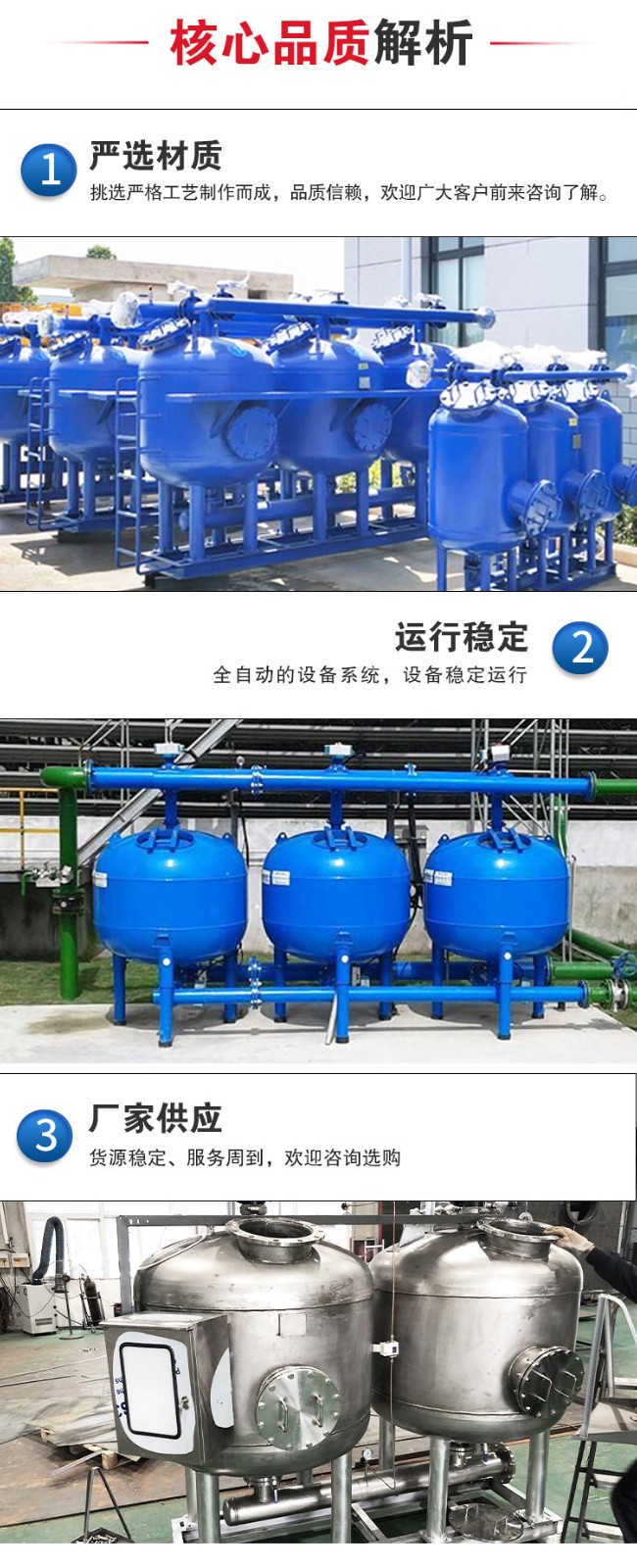

产品详情
