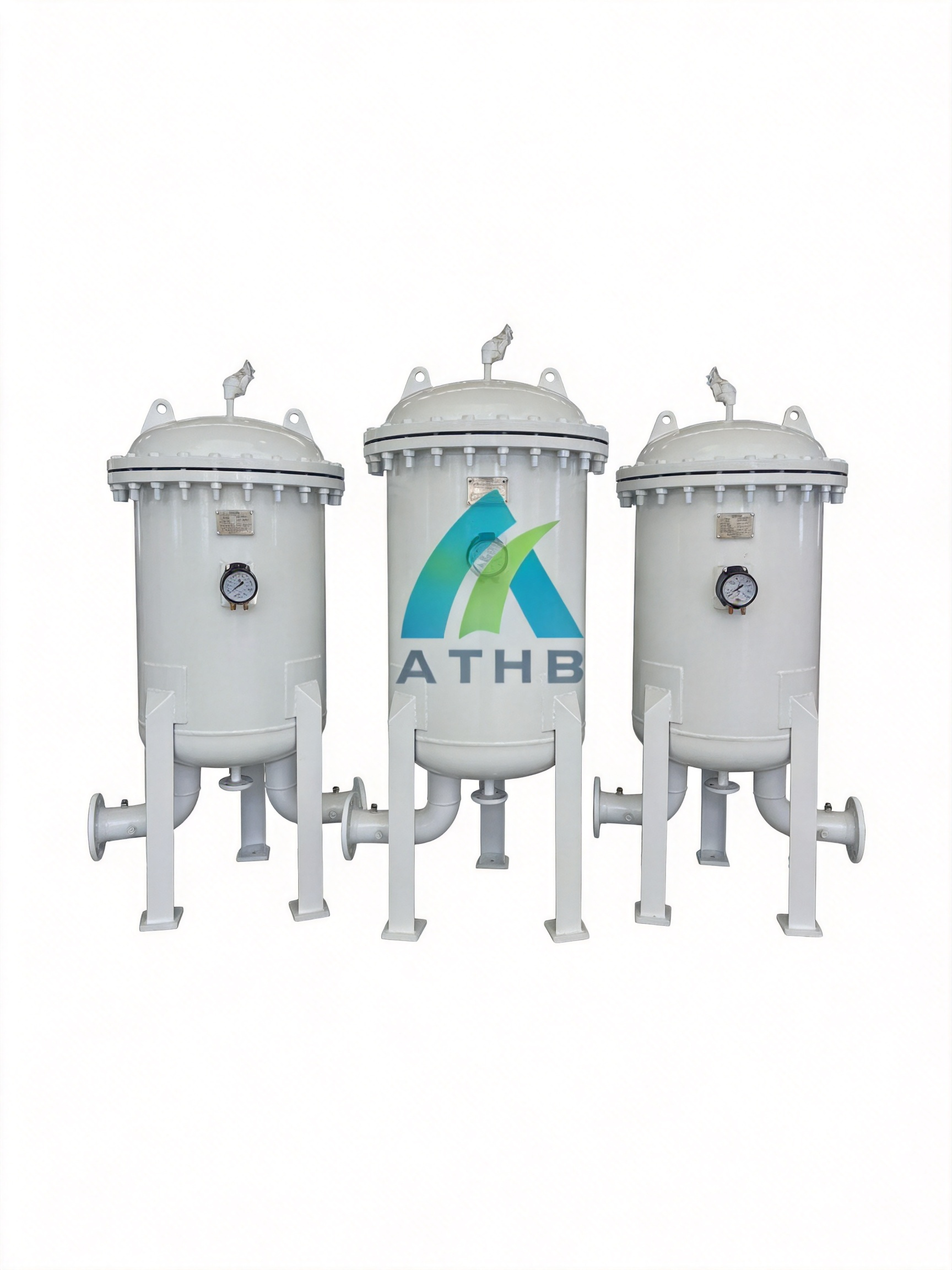

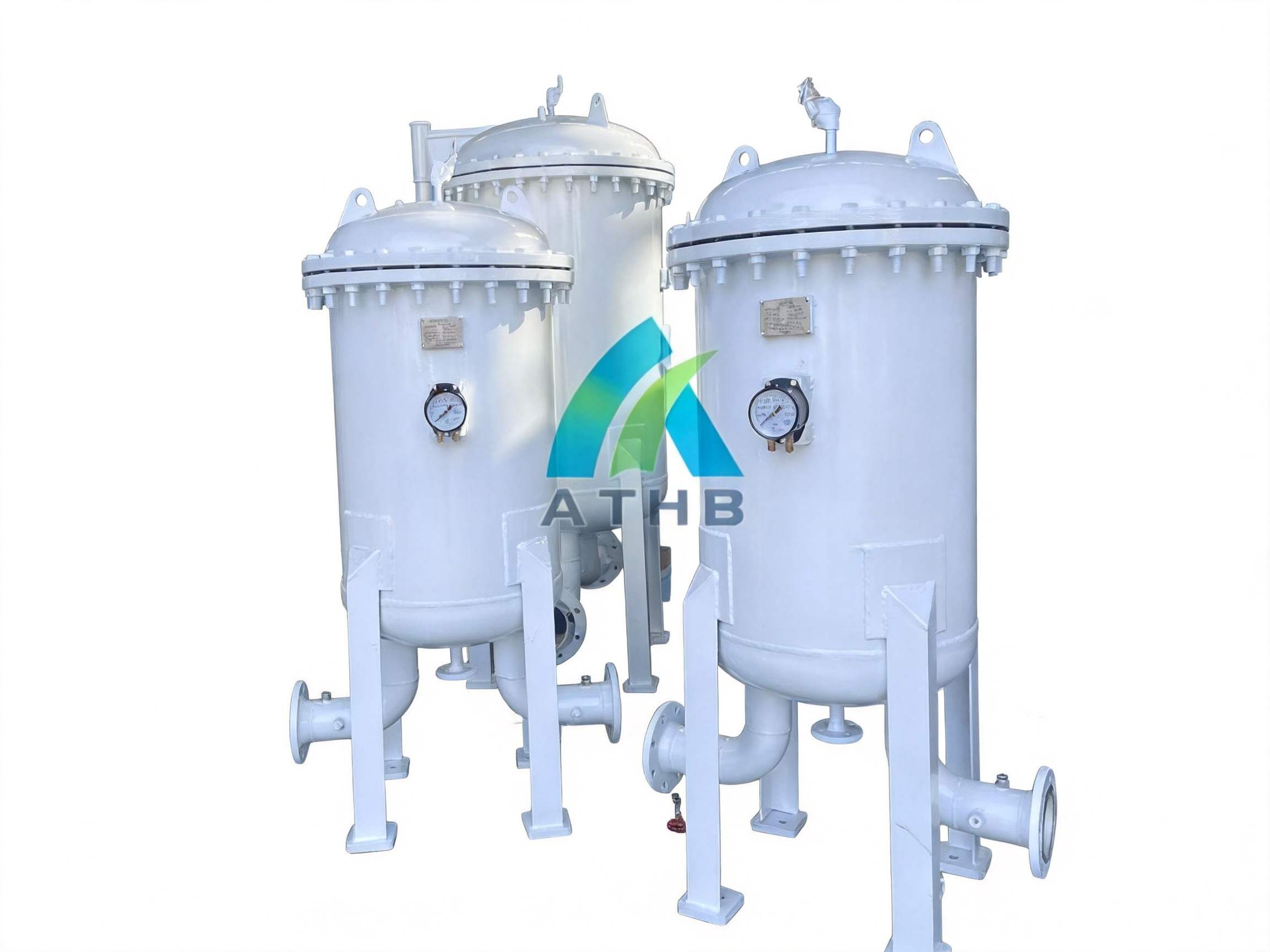

城市门站高压天然气聚结器

一、工作原理

（一）液 - 液聚结器（油中脱水 / 水中除油，双滤芯结构：聚结滤芯 + 分离滤芯）

完整四步流程：

预过滤拦截固体杂质

混合流体先进入聚结滤芯外层预滤层，拦截铁锈、泥沙、催化剂粉尘等固体颗粒，避免堵塞聚结纤维。

破乳吸附、微小液滴聚结长大

聚结滤芯采用亲水 / 亲油玻璃纤维复合材质：

油包水工况：纤维亲水，微米级乳化水滴（0.1~5μm）吸附在纤维表面，流体扰动下不断碰撞融合，长成 50~100μm 大水滴；

水包油工况：纤维亲油，微小油滴聚集合并为大油珠；

介质纤维复杂流道大幅提升液滴碰撞概率，同时吸附乳化剂，破坏油水界面膜，破除稳定乳化液。

重力沉降分层

长大的液滴与连续相存在密度差，依靠自重上浮 / 下沉，沉降至设备底部集液区（水下沉、油上浮），大部分液体直接分离排出。

疏水 / 亲油二次精分离（分离滤芯）

剩余微量未沉降液滴随流体进入分离滤芯（PTFE 疏水涂层）：

油相可顺利通过滤芯；水滴被疏水表面完全排斥，聚集形成水膜滑落至积液仓；

最终出口流体实现深度脱液。

（二）气 - 液聚结器（天然气、氢气、工艺气脱除凝析油 / 水）

含液气体进入聚结纤维滤芯，气体内微米级液滴被纤维捕获吸附；

液滴持续聚集变大，自重克服气流携带力，沿纤维向下流淌；

液体汇集滤芯底部流入壳体积液槽，定期排污；洁净干气从顶部出口送出。
