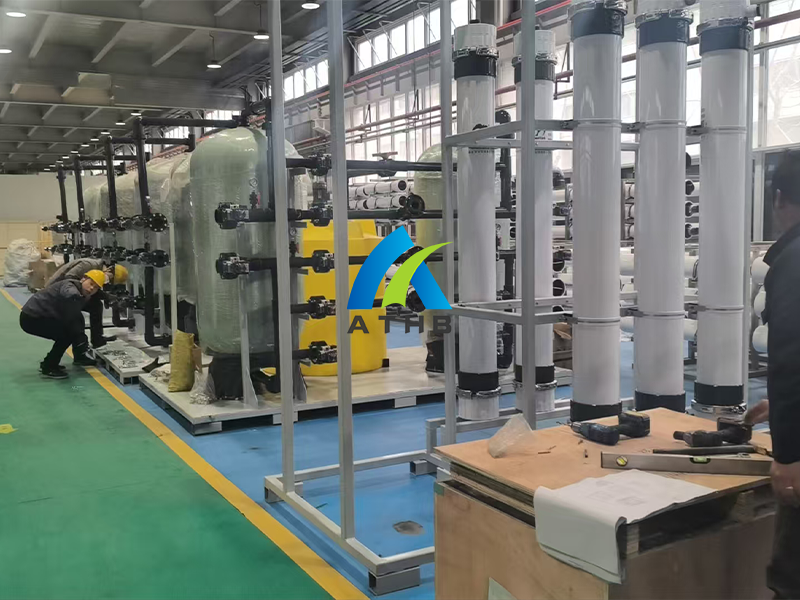

10t/h 超滤系统

一、产品概述

超滤（Ultrafiltration, UF）设备是一种以压力差为驱动力的膜分离技术设备，其核心部件超滤膜的额定孔径范围为0.001-0.1 微米（对应截留分子量 1000-1000000 道尔顿），介于微滤（MF）和纳滤（NF）之间。

超滤设备通过物理筛分原理，能够高效截留水中的细菌、病毒、胶体、大分子有机物和悬浮物等杂质，同时允许水分子、无机盐及小分子有益物质透过，实现液体的净化、分离与浓缩。该过程在常温下操作，无相态变化，不产生二次污染，是目前水处理及物料分离领域应用最广泛的核心技术之一。

二、核心工作原理

超滤设备基于 "筛分" 原理运行：在水泵提供的压力驱动下，原水进入超滤膜组件，小于膜孔径的水分子、有机低分子、无机离子等物质可通过膜壁上的微孔到达膜的另一侧，形成 "产水"；而大于膜孔径的菌体、胶体、颗粒物、有机大分子等物质则被截留在膜的进液侧，随 "浓水" 排出系统。

每米长的超滤膜丝管壁上约有 60 亿个 0.01 微米级微孔，仅允许水分子和小分子矿物质通过，而体积大于孔径的细菌（最小细菌体积约 0.2 微米）、胶体、铁锈等均被有效截留。

三、产品分类与核心组件

3.1 超滤膜分类

按膜材料分类：

• 有机膜：应用最广泛，包括聚偏氟乙烯（PVDF）、聚醚砜（PES）、聚丙烯腈（PAN）、醋酸纤维素（CA）等

• 无机膜：以陶瓷膜和金属膜为代表，耐高温、耐化学腐蚀性强但成本较高

按膜结构分类：

• 中空纤维式：应用最广泛，单位容积内装填的有效膜面积大，占地面积小

• 平板式：易于清洗和更换，适用于高粘度物料处理

• 管式：抗污染能力强，适用于高悬浮物浓度的物料

• 卷式：结构紧凑，适用于大规模水处理

按运行方式分类：

• 内压式：原水从膜丝内部进入，产水从外部流出，反洗效果较好

• 外压式：原水从膜丝外部进入，产水从内部流出，不易堵塞

• 浸没式：膜组件浸没在水中，依靠膜管内部真空形成的负压抽吸产水

3.2 系统核心组件

一套完整的超滤系统由五大核心部分组成：

1. 预处理系统：包括多介质过滤器、活性炭过滤器、精密过滤器（5-20μm），去除大颗粒杂质、悬浮物、有机物和余氯，保护膜组件不受损坏

2. 超滤膜组件：系统的 "心脏"，直接决定过滤性能与处理能力

3. 动力系统：以水泵为核心，为水通过超滤膜提供合适的压力

4. 清洗系统：包括反洗水泵、化学清洗药剂罐，定期清除膜表面污染物，恢复膜通量

5. 控制系统：以 PLC 为核心，自动控制水泵启停、阀门切换、反洗周期，实现无人值守运行

四、主要技术优势

1. 过滤精度高：可有效去除 99.99% 以上的细菌、病毒和大分子有机物，产水浊度稳定≤0.1NTU，SDI（淤泥污染指数）≤3

2. 运行成本低：无需添加化学药剂，避免二次污染；常温常压下运行，能耗低

3. 产水水质稳定：受原水水质波动影响小，出水水质一致性好

4. 自动化程度高：操作维护简单，可实现全自动运行，无需专人值守

5. 占地面积小：与传统水处理工艺相比，占地面积可减少 40% 以上

6. 模块化设计：可根据处理规模灵活增减膜组件数量，便于扩建和改造
