项目应用

石油化工行业循环水场规模大,长期运行,为各工艺装置提供循环冷却水,起到至关重要的作用.目前,各大炼厂循环水场或多或少存在着水温不稳定、冷却效率不高、管道腐蚀严重等各方的问题。

循环水作为炼油化工企业等大型工业企业之必不可少的公辅系统，在生产中发挥着至关重要的作用。然而，实际生产中的问题产生了严重的高耗能。在当前国家推进绿色发展、碳中和、碳达峰战略的背景下，需要结合新技术和新方法对循环水的生产进行节能降耗研究，降低企业生产成本的同时实现绿色可持续发展。

系统技术参数

【总处理水量】: 300m³/h

【设备选型】: 一套FQG64-6（单罐直径1600mm）

【排布】: 分1排布置，每排6个单罐，能通过切换阀使用进水作为反洗水源

【滤速】: ≤25m/h

【进水浊度】: ≤20mg/L

【出水浊度】: ≤5mg/L

【滤层厚度】: 500mm

【单罐净重】：0.65t

【单台过滤面积】：2.0㎡

【工作压力】：0.2-0.4MPa

【反冲洗强度】：10~12L/(s·m²)

【控制器】：PLC

【阀门】：蝶阀

工艺特点

出厂前经过完整测试，自带控制器；精心挑选的均质滤料，过滤效率高；外表面采用环氧喷涂碳钢材料；70cm 深可调均质滤料保证过滤效果；占地面积小：

性能可靠：

系统出厂前经过完整测试，性能可靠。

安装方便：

安装时只要将进出水，排污管接好即可使用，无需现场制作。

控制先进：

采用全自动控制，配合高质量电动阀或电动阀门，控制先进。

反冲耗水量少：

采用均质滤料，延长了反冲洗周期，总的反冲洗水量大大减少。

反冲洗效率高：

先进的集水器确保稳定高效的反冲洗效果。

浅层介质过滤器是利用石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的石英砂过滤，有效的截留去除水中的浊度、有机物、胶质颗粒、微生物等，最终达到降低水浊度、净化水质效果的一种高效过滤设备。

本次系统采用内源反洗，即装置不设外部冲洗水源，反洗时，过滤系统逐台进行反洗，当其中一台进行反洗时，其他几台仍处于过滤状态。

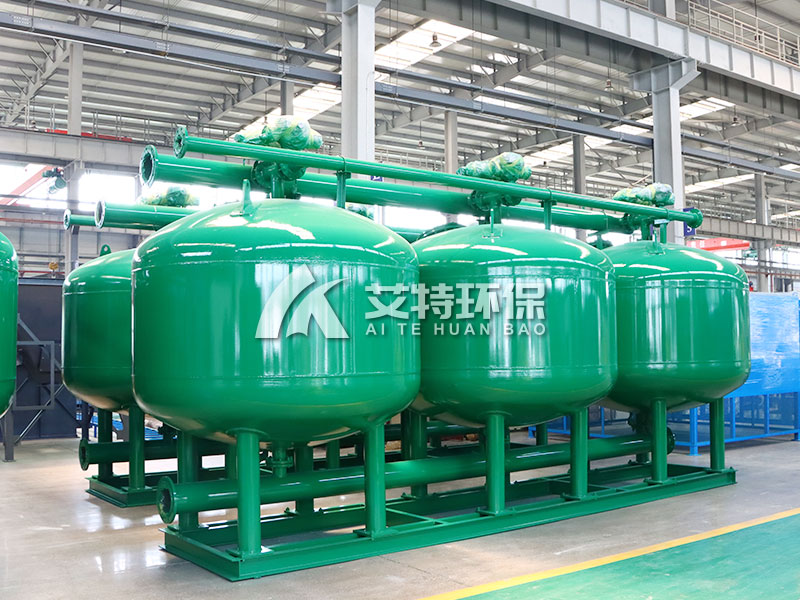

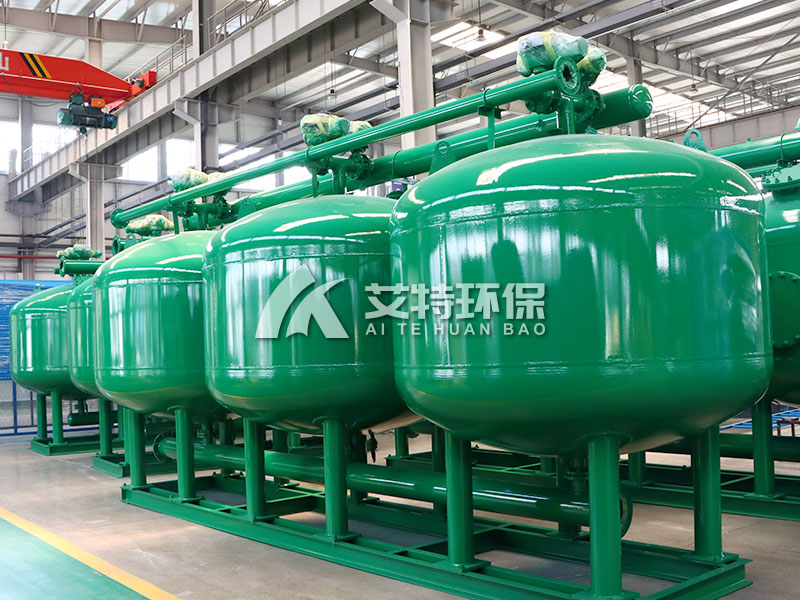

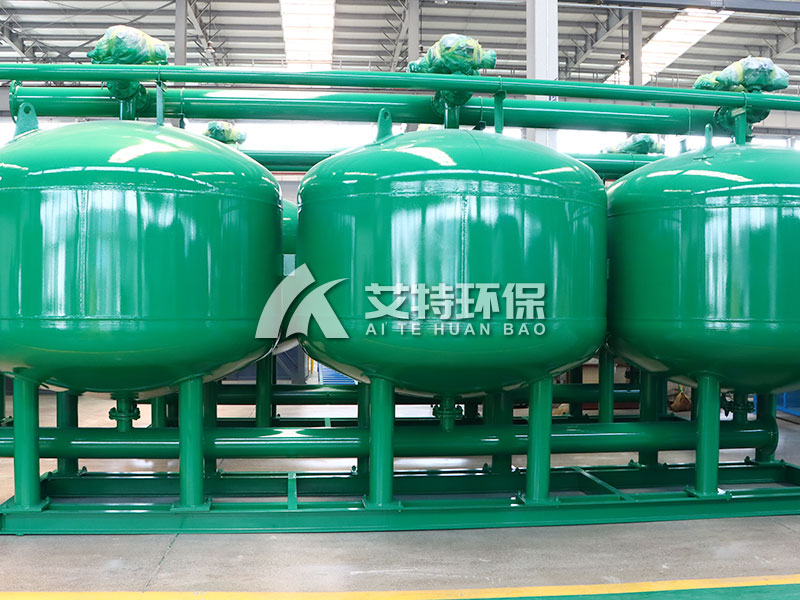

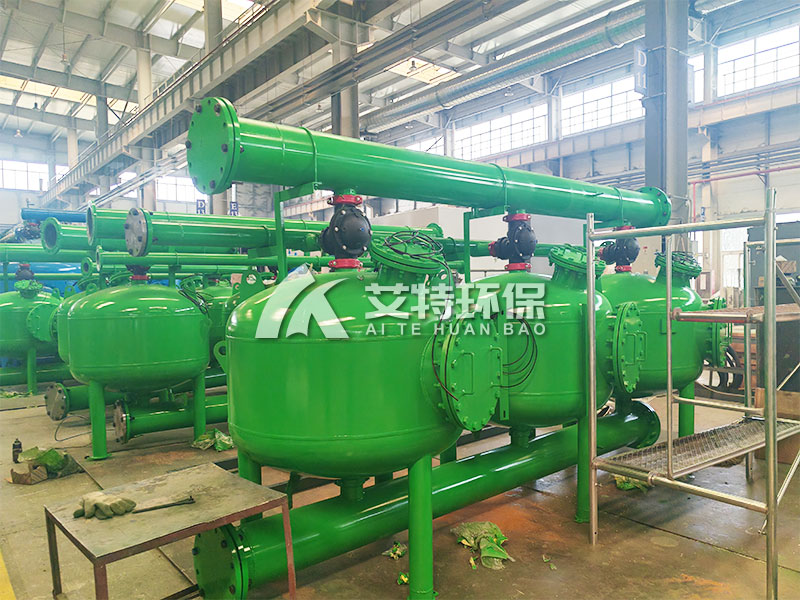

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 1 套过滤装置，过滤总量为300 m³/h，由 6个过滤单元组成。某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
