项目应用

该项目配套建设原料及成品罐组，空分空压、冷冻站、装卸栈台、循环水站、冷凝液精制系统、事故水池、总变及装置变电所、机电仪维修、化学品库、火炬、焚烧、污水站等公辅工程。需要建设循环水站。在工业生产过程中，常常含有大量的悬浮物、沉淀物、有机物等杂质，这些杂质如果不及时处理，将对生产设备、生产环境造成严重污染，因此 ，循环水必须经过处理，使其符合排放标准，以保证生产的正常运行和环境的清洁。

浅层砂过滤器采用室外布置，过滤系统采用模块化结构，每组过滤装置由多个浅层砂过滤器单元组成，单元排列灵活，占地面积小。设备采用內源反洗，利于清洗效果、节省水源，提高设备使用的经济性。

系统技术参数

【总处理水量】: 1600m³/h

【设备选型】: 一套FQG112-8（单罐直径2800mm）

【设计压力】: 0.8MPaG

【自用水率】: ≤2

【过滤精度】: ≤50微米

【正常滤速】: 不大于35m/h

【进水浊度】: ≤20NTU

【出水浊度】: ≤3NTU

【过滤进水水源】: 循环给水

【单罐反洗时间】: 60s

【滤料材质】: 天然海砂

工艺流程

为防止工艺运行受水质不稳定因素的影响（如浊度及胶体、藻类等物质含量过高），建议水站取水点设置在厂的上游，以确保设备运行更为稳定，可靠。

过滤状态

当系统处于过滤状态时，未经过滤的水通过布水器，配合外壳，以接近平流的状态 到达过滤器内的滤料层。当水流过滤料层时，杂质被截留在滤料层内。将过滤后的水通 过集水器均匀地收集并流出。平流过滤，决定过滤器可以在高的流速下过滤，仍可达到 较好的过滤效果。

反洗状态

随着杂质在滤料层中的不断聚积，压头损失将不断增大。当压头损失到达一定的设 定限度时，系统将自动转换至反洗状态，以清洗聚积起来的杂质。当某个过滤单元处于 反洗状态时，同组的多个过滤器会将干净的、经过过滤的水会倒灌入这个过滤器中。在 这个倒灌过程中，被反洗的过滤单元的滤料层在水流的冲击下被冲起，杂质则通过排污 口被排出。

每次压差达到0.05MPa〜0.07MPa进行反洗，反洗结束后压差又回到起始0.01〜0.03MPa。

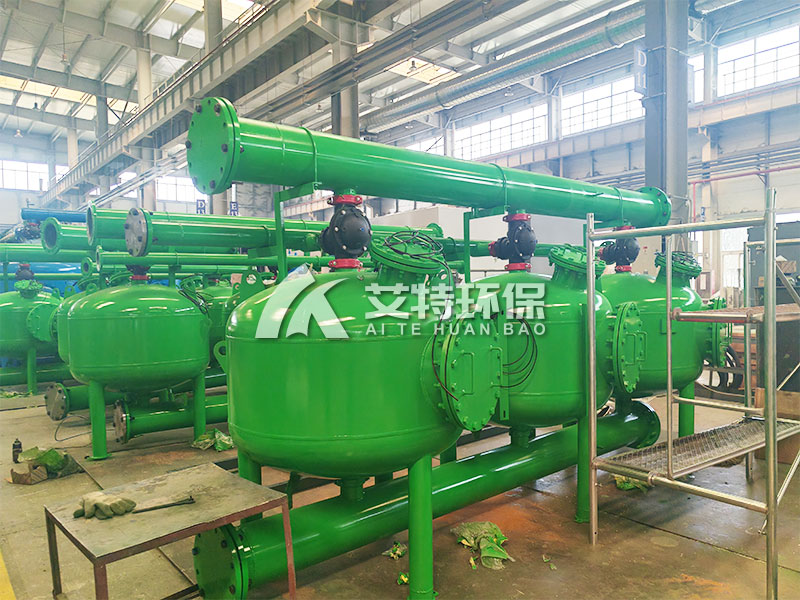

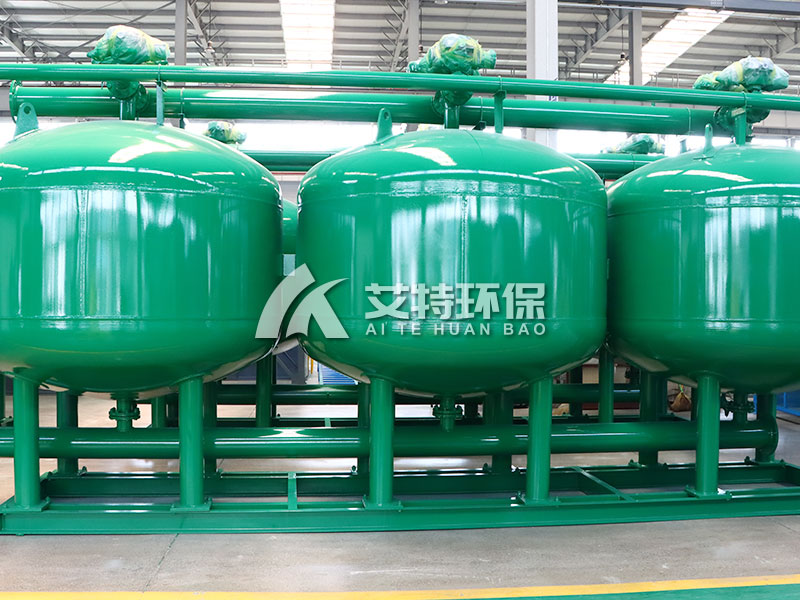

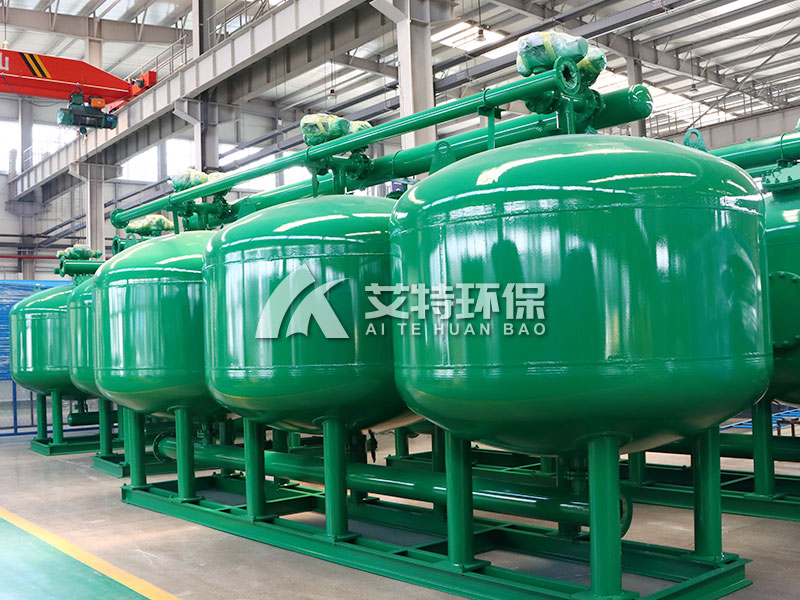

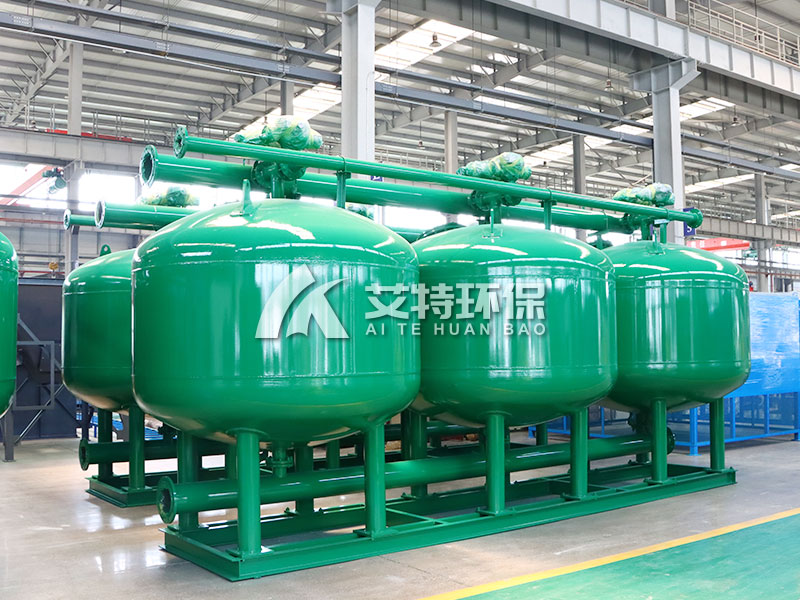

案例现场

项目实施

浅层砂过滤器当系统处于过滤状态时，加压水从滤罐进口流入布水系统，均匀的到达滤料层。当水流过滤料层时，悬浮物被滤料截留。该项目循环水系统设置 1 套过滤装置，过滤总量为1600 m³/h，由 8个过滤单元组成。每排过滤器出口增加手摇刷式管道过滤器，内置不锈钢滤网、用于滤料的拦截，并在末端设置一手动蝶阀，便于隔离某个过滤单元处于反冲洗状态时，其进水口关闭，排污口打开，并保证系统供水始终保持在固定的流量之内。

循环水系统中，由于生产研发过程中产生的杂质及固体悬浮物需要利用过滤器进行过滤处理，以保证循环水平稳、有效运行！所以，通过在循环水旁滤系统中安装浅层砂过滤器可大大减少循环水排放量，防止系统中管路污泥堵塞，可帮助企业达到节能减排，降低运行成本的目的。

通过本次愉快的合作，我们的产品获得了用户的高度认可，目前，我们正在进行多个改造项目的选型、供货和运行。
